項目背景

合作背景

該項目公司為大型種養公司，采用“干清糞—固液分離機—雨污分流—沼氣池—生化處理—廢棄物綜合利用”的能源利用與污染治理相結合模式。生豬產生的糞污匯集到收集池中，經過固液分離，產生的固體作為肥料進行回收，液體則進入沼氣池發酵。產生的污水經過水解酸化池、缺氧池、接觸氧化池、一級沉淀池、二級沉淀池凈化后，進行二氧化氯消毒，最后流入回用收集池，用于灌溉養豬場外的果園。同時針對固體渣堆存區采取圍蔽處理，并在內部安裝了自動定期噴霧除臭設備，有效控制固體渣堆存區的惡臭問題。

項目介紹

沼氣的主要成分是甲烷（CH4）。通常，沼氣由50%～100%甲烷（CH4）、0%～40%二氧化碳（CO2）、0%～5%氮氣（N2）、小于1%的氫氣（H2）、小于0.4%的氧氣（O2）與0.1%～3%硫化氫（H2S）等氣體組成。其特性與天然氣相似，空氣中如含有8.6～20.8%（按體積計）的沼氣時，就會形成爆炸性的混合氣體。為了能夠安全、可靠地對其進行利用，必須對氣體收集、提純、回收利用等環節進行監測，以支撐沼氣工程實現高效運行。

經過項目現場與技術人員多次洽談技術方案，最終確定采用四方儀器防爆型在線紅外氣體分析儀Gasboard-3500來應對現有監測需求。

產品原型

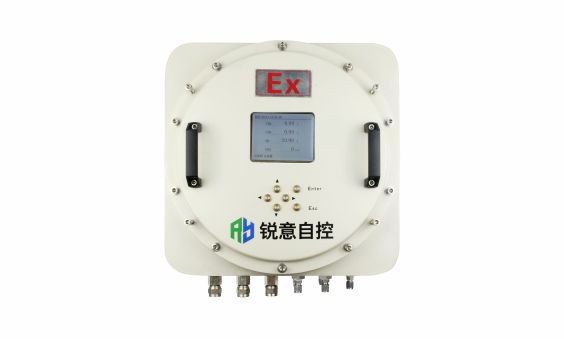

紅外氣體分析儀（防爆型）Gasboard-3500

（點擊查看產品詳情）

防爆式設計，采用國際領先的非分光紅外氣體分析技術及長壽命電化學傳感技術，可同時在線測量CH4、CO2、H2S、O2等氣體的體積濃度。

產品特性

1、防爆設計，滿足于多領域易燃易爆場所氣體監測，提高工業現場安全性。

2、同時測量多種氣體的體積濃度，且多組分測量氣體間無交叉干擾，測量準確度高。

3、配置預處理裝置，工作性能穩定，可實現7D*24H模式連續不間斷測試。

4、測量結果可通過多種輸出接口傳輸?shù)缴霞壖锌刂葡到y(tǒng)，數據管理簡捷。

主要參數

測量組分	CH4、CO2、O2、H2S
測量原理	NDIR、ECD
測量范圍	CO2/CH4：(0~100)%
	O2：(0~25)%
	H2S：（0~9999）ppm
精度	CH4/CO2：±2%F.S.
精度	H2S/O2：±3%F.S.
分辨率	CH4/CO2/O2：0.01%
分辨率	H2S：1ppm
防爆等級	Ex dⅡC T6

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

產品型號	數量	測量組分	測量點
Gasboard-3500	1	CH4/H2S/CO2/O2	脫硫塔出口
Gasboard-3500	1	CH4/H2S/CO2/O2	提純裝置出口

方案價值

脫硫水洗塔出口監測：

幫助用戶直觀地了解脫硫效率，有依據的進行脫硫工藝調節優化，同時有效降低有毒氣體H2S排放污染。

提純裝置出口監測：

對沼氣中CH4/H2S/CO2/O2 成分進行監測，可以讓用戶準確了解提純效率、H2S含量，為生物天然氣銷售以及環保排放監測提供參考數據。

項目現場

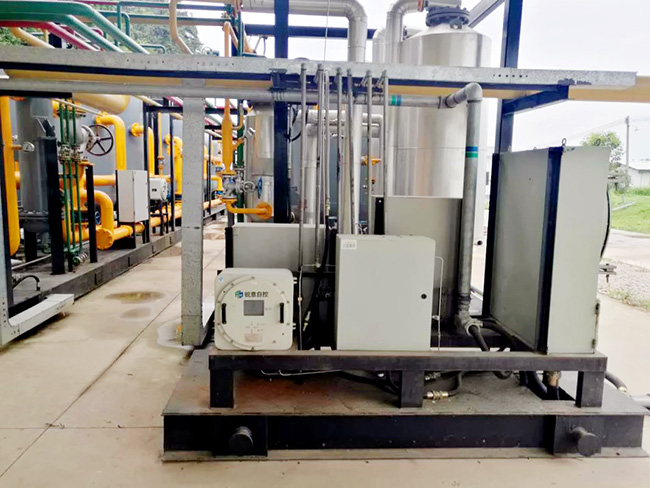

1、沼氣脫硫后檢測

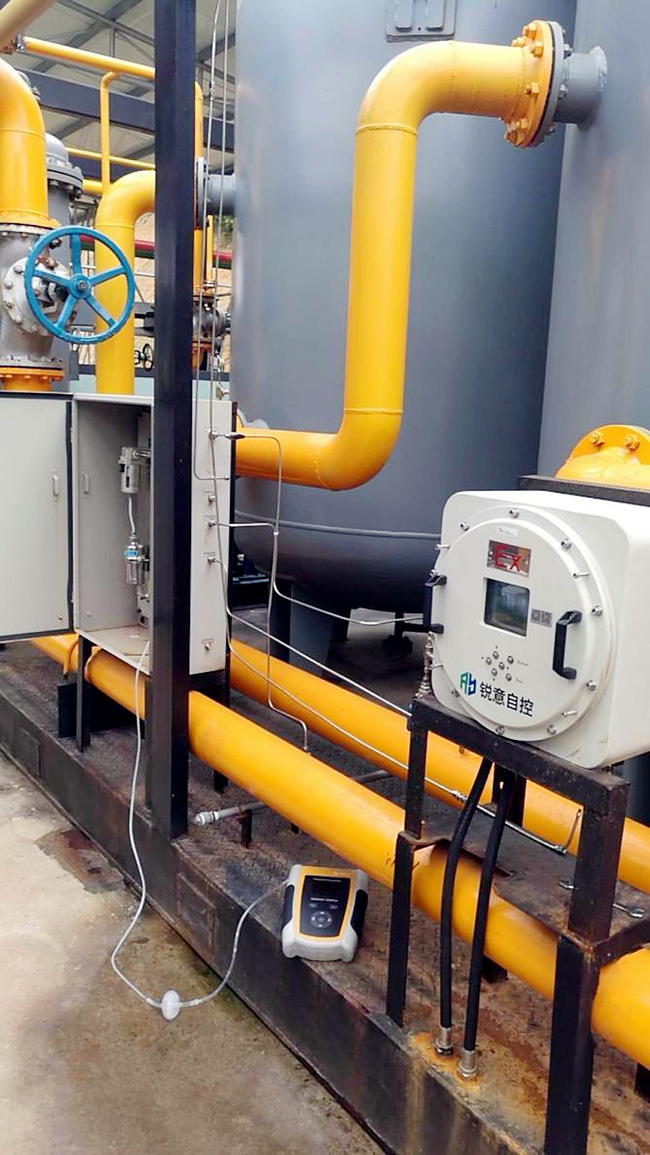

2、沼氣提純后檢測

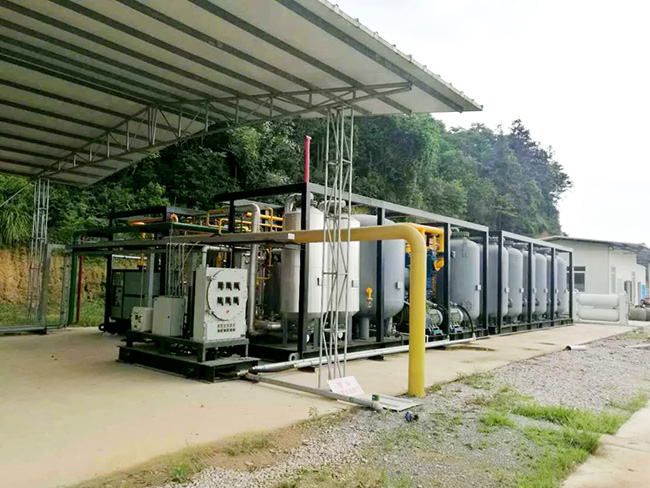

3、整套沼氣提純裝置

沼氣監測-深圳大型沼氣提純工程監測項目
