項目背景

合作背景

我國非道路移動機械（主要包括工程機械和農業機械）保有量持續增長，其排放污染問題日益突出。2023年數據顯示，工程機械、農業機械排放的 NOx分別占移動源排放總量的14%、17%；排放的顆粒物（PM）分別占移動源排放總量的26%、33%。非道路移動機械排放已成為影響空氣質量的主要污染源，亟需有效治理。

項目介紹

排放標準升級是移動源污染治理的關鍵舉措。2022年12月，非道路機械國四標準全面實施。根據國四標準，需采用便攜式排放測試系統（PEMS）對非道路移動機械進行實際工況排放測試，要求CO和NOx的比排放量低于標準工況排放限值的2.5倍，合規門檻顯著提高。

產品原型

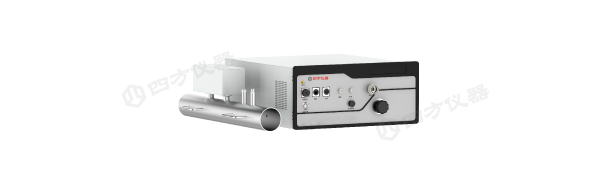

便攜式排放測試系統（PEMS） Gasboard-9805（非道路移動機械）

（點擊查看產品詳情）

Gasboard-9805是四方儀器基于自主研發的核心氣體分析技術開發的便攜式排放測試系統,可實現測量或采集CO、CO2、NO、NO2、NOx、O2等氣體污染物體積濃度、排氣流量、導航系統數據、環境溫濕度、大氣壓力、OBD參數等,可選配PN、THC測量模塊,并具備測試過程引導、自動計算排放總量、導出測試報告等功能。產品采用模塊化設計,便攜電池支持6小時以上續航,滿足非道路移動機械的車載排放檢測要求。

產品特性

1、自主研發的高精度核心檢測技術
直測NO、NO2，精度高，無需轉化爐，后期免維護

2、操作簡單，易于使用
操作簡單、支持測試過程引導、自動計算排放總量、導出測試報告等功能

3、模塊化設計，便于快速集成
GAS模塊、PN模塊及THC模塊均可單獨使用，滿足客戶的不同測量需求

4、電池續航能力強
電池支持6小時以上續航，能完成一次完整的實際行駛污染物排放試驗

5、性能優異，滿足國標要求

GB 20891-2014《非道路移動機械用柴油機排氣污染物排放限值及測量方法（中國第三、四階段）》（修改單）
HJ 1014-2020《非道路柴油移動機械污染物排放控制技術要求》

6、環境適應性好
系統環境適應性好，不受車輛震動、大氣壓力及環境溫濕度變化的影響

主要參數

氣體分析模塊	測量量程	CO:0~0.5~5% CO₂:0~5~20% NO:0~3000ppm NO₂:0~1000ppm O₂:0~25%
	分辨率	CO₂/O₂:0.01% CO/NO/NO₂:0.1ppm
	精度	≤±1%滿量程(≥155ppm) ≤±2%滿量程(＜155ppm)
	準確度	≤±2%讀數或≤0.3%滿量程
	上升時間	≤2.5s
	系統響應時間	≤10s
	零點漂移	CO:≤±50ppm/4h CO₂:≤±1000ppm/4h NO/NO₂:≤±5ppm/4h
	量距點漂移	CO:≤±2%讀數或50ppm/4h CO₂:≤±2%讀數或1000ppm/4h NO/NO₂:≤±2%讀數或5ppm/4h
PN測量模塊	測量量程	600~1.3*10?#/cm3
	顆粒粒徑范圍	23nm~2500nm
	準確度	≤±10%
	VPR效率	≥99%
	上升時間	≤3s
排氣流量計	量程	65mm外徑：10~600kg/h 85mm外徑：100~2000kg/h
	排氣溫度	-5℃~500℃
	準確度	≤±2%讀數或0.5%滿量程或已被校準EFM的最大流量的±1.0%
	精度	≤最大流量的1%
	線性度	判定系數R2:≥0.990,標準差SEE:≤2%滿量程斜率:0.98~1.02,截距系數(a0):≤1%滿量程
	上升時間	≤1s
工作參數
工作條件		-10℃~40℃；10%~90%RH（非冷凝）；海拔0~3000m
工作電源		24VDC,AC220±10%(50Hz)
接口信號
通訊		RS-485,Ethernet

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

為應對國四標準檢測要求并確保排放達標，許多工程和農業機械制造企業引進四方儀器Gasboard-9805 PEMS系統開展了大量的實際工況排放測試。Gasboard-9805設備具備以下核心優勢：

1、技術自主：達到國際先進水平，打破進口壟斷；

2、服務高效：本土化技術支持，縮短運維周期；

3、前瞻適配：滿足非道路國四以及機動車國六、歐7標準。

方案價值

四方儀器Gasboard-9805在非道路移動機械國四標準實際工況排放測試中的成功應用標志著國產PEMS設備已具備替代進口產品的技術能力，為企業應對排放標準持續升級提供了可靠的本土化解決方案。
