項目背景

合作背景

煙氣脫硝是我國控制氮氧化物排放的核心技術手段，目前行業內應用成熟、普及度高的選擇性催化還原法（SCR）與選擇性非催化還原法（SNCR）脫硝工藝，均需向煙氣中噴入氨作為還原劑，將煙氣中的氮氧化物還原為氮?dú)?。為保障氮氧化物充分反?yīng)、提升脫硝效率，同時避免氨噴入過量造成二次污染，需對煙氣中的 NH?逃逸濃度進行實時在線監測，以此優化還原劑氨的注入量；同時，精準監測脫硝前后的氨含量，也是管控NH3逃逸、防止下游設備被腐蝕損壞的重要依據。

項目介紹

本項目落地于唐山某大型玻璃廠，該企業浮法玻璃生產線配備先進生產工藝與智能控制設備，產品質量全程符合國家標準要求。生產線構建了完整的生產體系，涵蓋原料均化、熔窯、錫槽鍍膜系統、退火窯及切割、包裝等冷端核心工序，同時配套煤氣站、保護氣系統（含壓縮空氣系統）及水、電、熱等附屬設施，可規?；a(chǎn)2-19mm不同品種、規格的在線鍍膜玻璃與普通浮法玻璃，生產能力與產品品質處于行業前列。

產品原型

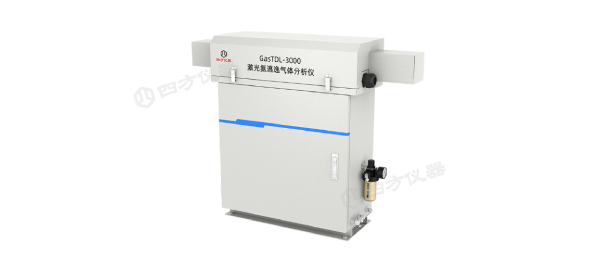

激光氨逃逸氣體分析儀 GasTDL-3000

（點擊查看產品詳情）

激光氨逃逸氣體分析儀GasTDL-3000采用可調諧半導體激光吸收光譜技術(TDLAS)，適用于在線監測脫硝工藝出口氨氣濃度。系統采用近位抽取方式，測量單元安裝在煙道壁外，抽取的氣體直接進入氣室，不需要經過伴熱管線，樣氣接觸的氣路通道全程高溫伴熱，避免氨氣吸附和損失，保證樣氣真實性，可實時準確地反應氨逃逸的變化，為環保監測提供可靠數據支持。

產品特性

1、采用TDLAS技術，被測氣體不受背景氣體交叉干擾。

2、超低量程測量，采用多次反射氣室，檢出下限低。

3、氣體流路全程高溫伴熱，并采用低吸附材料和處理工藝，有效避免NH3冷凝損耗。

4、抽取式測量，不受煙道內粉塵、溫度、壓力波動的影響。

5、擁有全程校準功能。

獲中國環境保護產品認證（CCEP）

主要參數

性能指標
測量組分	氨氣（NH3）
測量原理	可調諧半導體激光吸收光譜技術（TDLAS）
測量范圍	0~20ppm
分辨率	0.1ppm
響應時間	＜20s
零點漂移	≤±2%F.S.
工作參數
環境溫度	（-10~﹢55）℃
工作電源	220V AC，50Hz
吹掃氣源	清潔干燥無油壓縮空氣
預熱時間	30min
伴熱溫度	190℃
接口信號
通訊	RS-232、RS-485
輸出模式	4-20mA最大負載900Ω、繼電器輸出

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

該玻璃廠生產過程中，1600℃池爐燃燒產生的煙氣需經脫硝處理，確保NOx、達到HJ76標準后才可實現達標排放。
本項目基于脫硝工藝需求，配套四方儀器專業的激光氨逃逸在線監測系統：系統預處理單元配備高溫采樣探頭、全程伴熱管及進樣陶瓷燒結濾芯，從采樣源頭保障氣體采集的穩定性與準確性；分析單元搭載核心TDLAS激光分析技術，實現 NH3濃度的高精度、高可靠性監測，為企業脫硝工藝優化、環保達標排放提供了堅實的技術支撐。

項目?jī)r(jià)值

對脫硝前后煙氣中的氨含量進行精準監測，是有效管控 NH3逃逸的核心依據，可從源頭避免過量氨對下游生產設備造成的腐蝕與損壞。本項目投用的激光氨逃逸分析儀 GasTDL-3000，可實現煙氣中 NH3逃逸濃度的連續實時監測，既解決了噴氨過量引發的設備腐蝕問題，又能實時掌控氨逃逸濃度變化，為企業優化噴氨量、提升脫硝效率、降低環保運行成本提供精準數據參考，同時助力企業長期穩定滿足環保排放標準，實現生產與環保的協同發展。

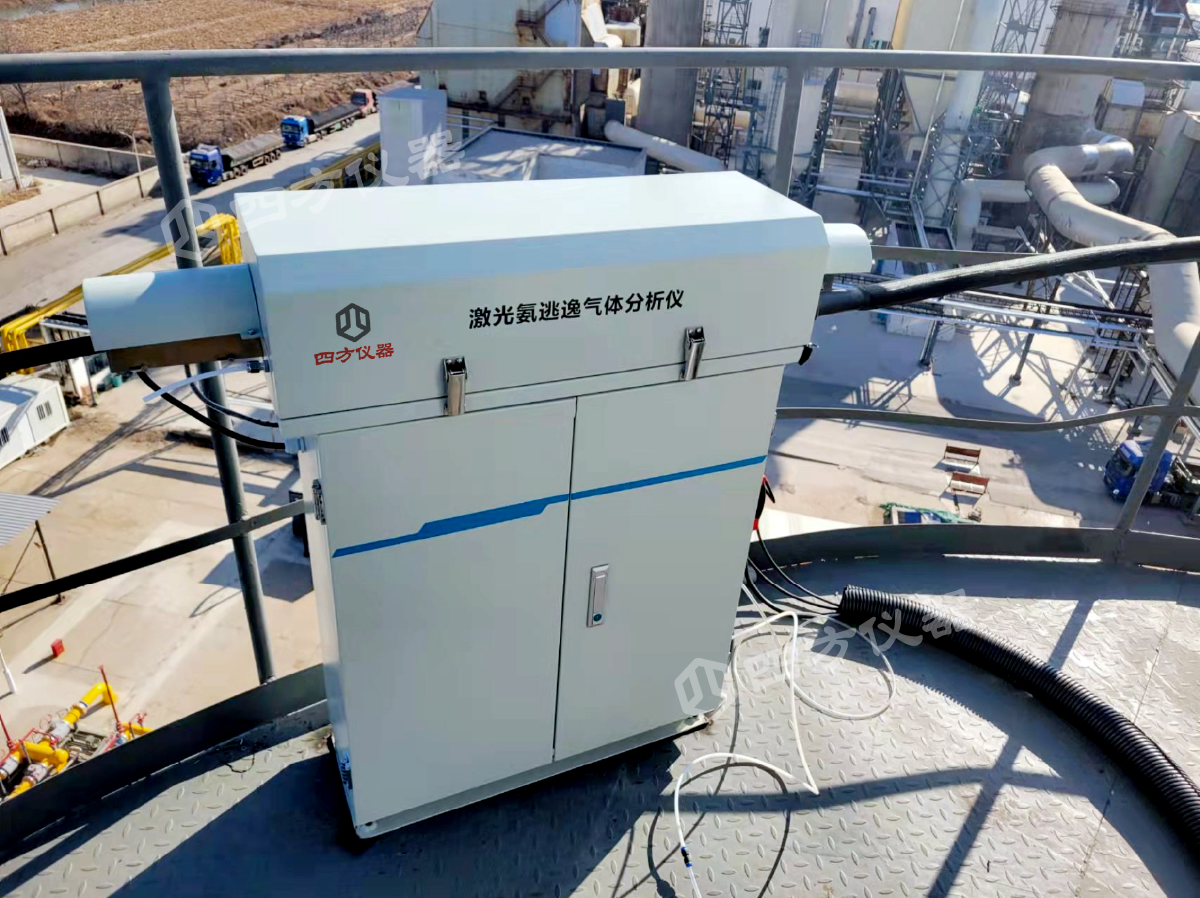

項目現場

河北某玻璃廠固定污染源氨逃逸監測應用案例
